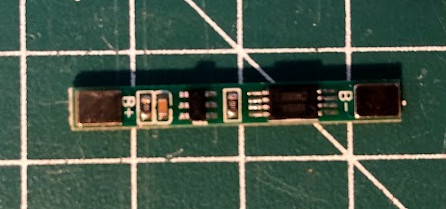

Im praktischen Einsatz fiel auf, dass bei der bisher verwendeten Schaltung der verwendete Akku maximal entladen wird. Das geht natürlich ganz massiv auf die Lebensdauer des Akkus. Um hier den Akku zu schonen, wurde eine kleine Schutzschaltung dazwischen gesetzt. Die bezeichnun der Schaltung beim einschlägigen Versandhandel lautet „1S 3,7 V 3A li-ion BMS PCM“ und kostet ca. 0,20€.
Mit dieser Schutzschaltung wird die Spannungsversorgung gekappt, wenn der Akku bis auf 2,9V entladen ist.

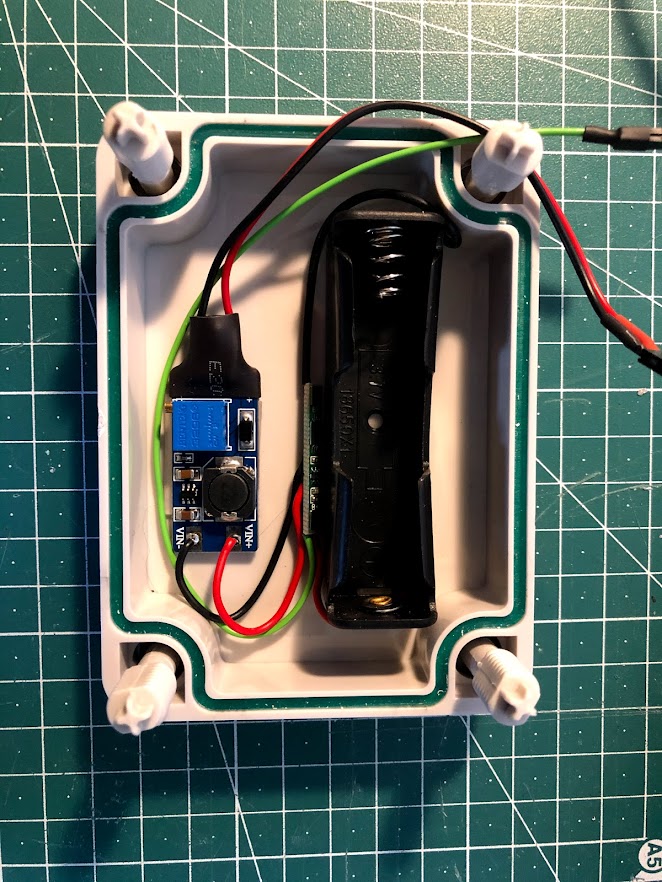

Zusätzlich habe ich noch eine dedizierte Leitung für die Akkuspannung hinzugefügt. Damit und einer kleinen Änderung an der Schaltung kann jetzt die eigentliche Spannung des Akku gemessen werden und nicht die Spannung nach dem Step-Up-Wandler.
